اینورتر L7 یاسکاوا چیست؟ بررسی کاربرد، مشخصات و تنظیمات

در پروژه‌های آسانسور و به‌ویژه تابلوهای قدیمی‌تر، نام Yaskawa Varispeed L7 هنوز هم زیاد دیده می‌شود. بنابراین آشنایی با اینورتر L7 یاسکاوا برای مهندسان برق، تعمیرکاران آسانسور و تکنسین‌های اتوماسیون اهمیت زیادی دارد. برخلاف بسیاری از درایوهای عمومی یاسکاوا، L7 از ابتدا با تمرکز بر Lift و Elevator طراحی شده و در ساختار آن قابلیت‌هایی مانند کنترل ترمز، توالی اختصاصی آسانسور، کنترل کنتاکتور و عملکردهای مرتبط با حرکت کابین در نظر گرفته شده است. دفترچه فنی یاسکاوا نیز Varispeed L7 را صراحتاً با عنوان Inverter for Lift معرفی می‌کند. این خانواده در نسخه‌های 200 و 400 ولت و در محدوده توان تا 55 کیلووات در مستندات آن ارائه شده است.

در این مقاله، اینورتر یاسکاوا L7 را از جنبه فنی و کاربردی بررسی می‌کنیم؛ از مدل‌شناسی و روش‌های کنترل گرفته تا نقش انکودر و ترمز، فرآیند راه‌اندازی، خطاهای متداول، نکات تعویض و وضعیت L7 در مقایسه با درایوهای جدیدتر یاسکاوا.

آشنایی با اینورتر L7 یاسکاوا؛ L7 دقیقاً چیست؟

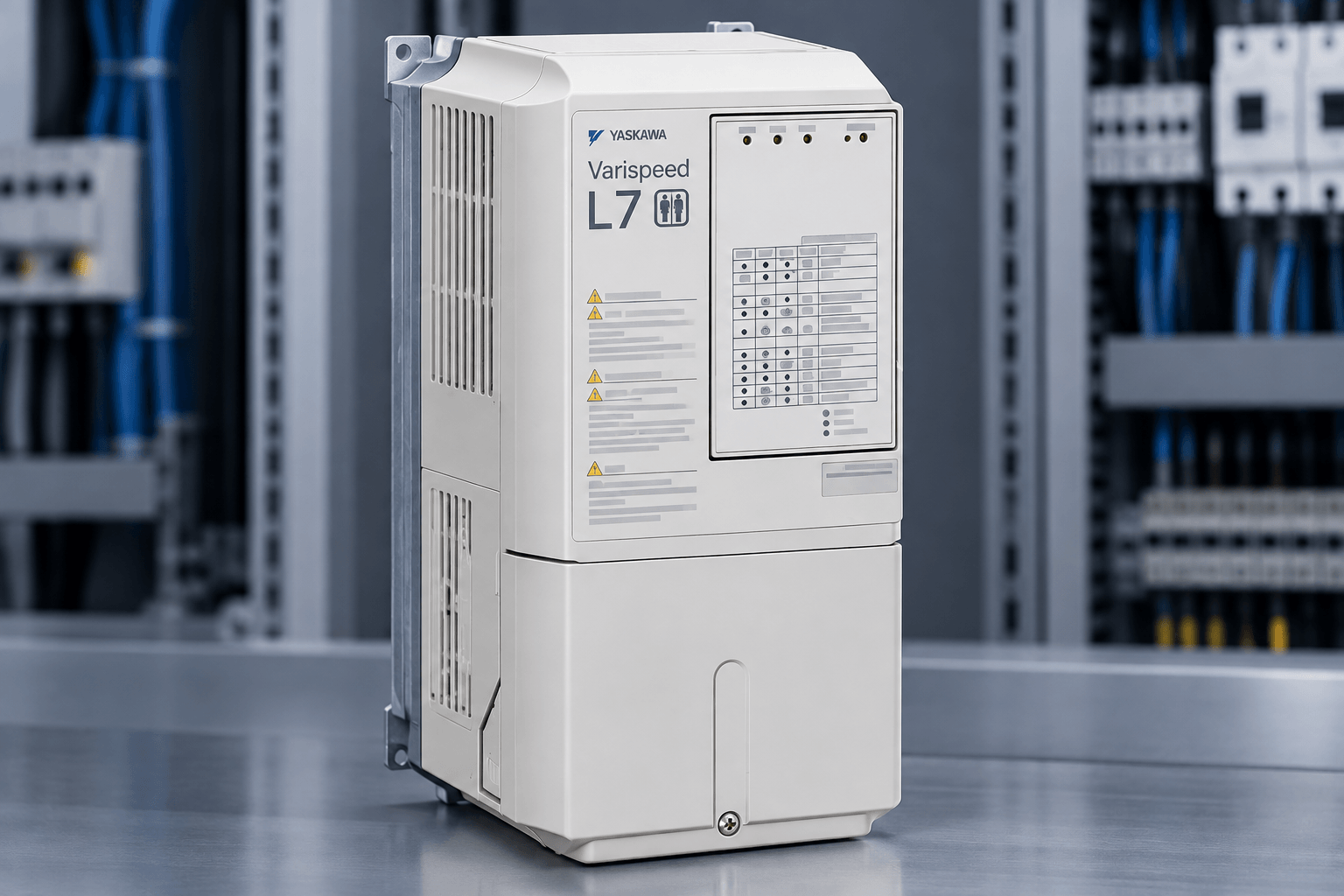

Yaskawa Varispeed L7 یک درایو فرکانس متغیر تخصصی برای آسانسور و سیستم‌های Lift است. وظیفه آن فقط تغییر سرعت موتور نیست؛ بلکه بخشی از منطق کنترلی موردنیاز برای حرکت نرم و کنترل‌شده کابین را نیز پوشش می‌دهد.

در یک آسانسور، درایو باید بتواند موتور را در زمان مناسب راه‌اندازی کند، گشتاور موردنیاز را در شروع حرکت تأمین کند، سرعت را طبق پروفایل حرکتی تغییر دهد و در لحظه توقف، عملکرد موتور و ترمز مکانیکی را به شکل هماهنگ کنترل کند. به همین دلیل، طراحی یک درایو آسانسور با یک VFD عمومی تفاوت دارد.

در مستندات L7 قابلیت‌هایی مانند Dedicated Lift Sequence، Direct Control of Motor Brake and Contactor، Short Floor Operation، Door Opening Control، Emergency Evacuation و Auto-Tuning معرفی شده‌اند. همچنین این سری امکان استفاده از کنترل برداری حلقه‌باز و حلقه‌بسته را در پیکربندی‌های مربوط به خود فراهم می‌کند.

به زبان ساده، اگر بخواهیم پاسخ کوتاهی به سؤال «L7 چیست؟» بدهیم، می‌توان گفت:

• L7 یک درایو تخصصی آسانسور است.
• برای کنترل موتور آسانسور در کاربردهای Lift طراحی شده است.
• قابلیت‌های اختصاصی آسانسوری در آن وجود دارد.
• از کنترل برداری و پیکربندی‌های دارای فیدبک پشتیبانی می‌کند.
• برای کاربردهای قدیمی و سیستم‌های موجود، همچنان از نظر تعمیر و جایگزینی اهمیت دارد.

مشخصات فنی اینورتر یاسکاوا L7

برای شناخت صحیح درایو یاسکاوا L7، باید مشخصات آن را فقط بر اساس توان موتور بررسی نکرد. کلاس ولتاژ، جریان خروجی، نوع موتور، روش کنترل و نوع فیدبک نیز اهمیت دارند.

در دفترچه Varispeed L7، خانواده CIMR-L7C در کلاس‌های 200 و 400 ولت و در محدوده ظرفیت موتور 3.7 تا 55 کیلووات معرفی شده است. در مستندات مدل‌گذاری نیز تفاوت ساختارهای مرتبط با موتور القایی و مدل‌های دارای قابلیت فیدبک توضیح داده شده است.

مهم‌ترین مشخصات و ویژگی‌های این خانواده عبارت‌اند از:

• ورودی سه‌فاز
• کلاس‌های ولتاژ 200V و 400V
• محدوده ظرفیت مستندشده تا 55kW
• طراحی اختصاصی برای Lift
• پشتیبانی از کنترل برداری
• امکان استفاده از PG/Encoder Feedback در پیکربندی‌های مربوطه
• کنترل مستقیم ترمز موتور
• کنترل کنتاکتور موتور
• توابع اختصاصی آسانسور
• عملکردهای مربوط به Emergency Evacuation
• Auto-Tuning
• قابلیت ارتباط با برخی شبکه‌های صنعتی از طریق کارت‌های آپشن

نکته مهم این است که مشخصات واقعی هر دستگاه باید از پلاک مدل، نسخه سخت‌افزار و دفترچه همان مدل استخراج شود. نباید صرفاً بر اساس نام L7 تصمیم گرفت.

شناخت کد مدل‌های L7 یاسکاوا

یکی از بخش‌های مهم در آشنایی با اینورتر L7 یاسکاوا، تشخیص مدل از روی کد دستگاه است. برای نمونه، خانواده‌هایی مانند CIMR-L7C در مستندات فنی دیده می‌شوند.

کد مدل اطلاعاتی مانند خانواده محصول، کلاس ولتاژ، ظرفیت و نوع ساختار کنترلی را مشخص می‌کند. در دفترچه فنی، نمونه‌ای مانند زیر ارائه شده است:

CIMR-L7C2 3P7

در این نام‌گذاری، بخش مربوط به کلاس ولتاژ و ظرفیت موتور از اهمیت ویژه‌ای برخوردار است. برای نمونه، کد کلاس 2 به ورودی سه‌فاز 200 ولت و کد کلاس 4 به ورودی سه‌فاز 400 ولت اشاره می‌کند. همچنین ظرفیت‌هایی مانند 3.7، 5.5، 7.5، 11، 15، 18.5، 22، 30، 37، 45 و 55 کیلووات در خانواده مستندشده دیده می‌شوند.

در هنگام سفارش یا جایگزینی، مدل کامل دستگاه را یادداشت کنید. عبارت «L7» به‌تنهایی برای انتخاب درایو جایگزین کافی نیست.

روش‌های کنترل در درایو یاسکاوا L7

روش کنترل، یکی از مهم‌ترین موضوعات فنی در اینورتر یاسکاوا L7 است. متناسب با مدل و ساختار سیستم، L7 می‌تواند از روش‌های مختلف کنترل موتور استفاده کند.

کنترل برداری حلقه‌بسته

در سیستم‌های حلقه‌بسته، اطلاعات سرعت موتور توسط انکودر یا PG به درایو بازگردانده می‌شود. درایو از این فیدبک برای کنترل دقیق‌تر سرعت و رفتار موتور استفاده می‌کند.

این روش در کاربردهای آسانسوری اهمیت زیادی دارد، زیرا حرکت کابین باید قابل کنترل و تکرارپذیر باشد. کیفیت Leveling، کنترل سرعت در ناحیه پایین و رفتار موتور در زمان شتاب‌گیری و توقف، همگی می‌توانند تحت تأثیر تنظیم صحیح حلقه کنترل قرار بگیرند.

کنترل برداری حلقه‌باز

L7 در برخی پیکربندی‌ها امکان استفاده از Open Loop Vector Control را نیز دارد. در این حالت، سیستم بدون فیدبک مستقیم انکودر کار می‌کند.

انتخاب بین Open Loop و Closed Loop نباید فقط بر اساس ترجیح تکنسین انجام شود. نوع موتور، ساختار مکانیکی آسانسور، گیربکس، نیاز به دقت و نوع سیستم کنترل باید هم‌زمان در نظر گرفته شوند.

کنترل V/f

V/f نیز یکی از روش‌های کنترل شناخته‌شده در خانواده‌های VFD است، اما طراحی L7 اساساً با تمرکز بر نیازهای آسانسور انجام شده است. بنابراین هنگام بررسی یک سیستم موجود، باید ببینیم مهندس اولیه تابلو و موتور را با چه ساختار کنترلی طراحی کرده است.

نقش انکودر در اینورتر یاسکاوا L7

در یک آسانسور Closed Loop، Encoder یکی از اجزای کلیدی سیستم کنترل است. درایو برای کنترل دقیق سرعت موتور به اطلاعات فیدبک نیاز دارد و هرگونه خطا در این مسیر می‌تواند باعث ایجاد اختلال در حرکت شود.

در زمان بررسی فیدبک L7 باید موارد زیر کنترل شوند:

• نوع انکودر
• ولتاژ تغذیه انکودر
• تعداد پالس
• ترتیب سیم‌ها
• جهت فازها یا کانال‌ها
• کارت PG مورد استفاده
• تنظیمات مربوط به فیدبک در پارامترها

برای مثال، اگر انکودر از نظر سخت‌افزاری سالم باشد اما جهت آن اشتباه تنظیم شود، ممکن است درایو رفتار غیرعادی در سرعت یا جهت حرکت نشان دهد.

بنابراین در تعویض یک درایو یاسکاوا L7، تنها جابه‌جایی سیم‌های U/V/W کافی نیست؛ مدار فیدبک نیز باید دقیقاً بررسی شود.

نقش ترمز در L7

در آسانسور، Brake جزء مهمی از سیستم ایمنی و عملکرد است. موتور قبل از شروع حرکت باید گشتاور مناسب ایجاد کند و باز و بسته شدن ترمز باید با منطق کنترل درایو هماهنگ باشد.

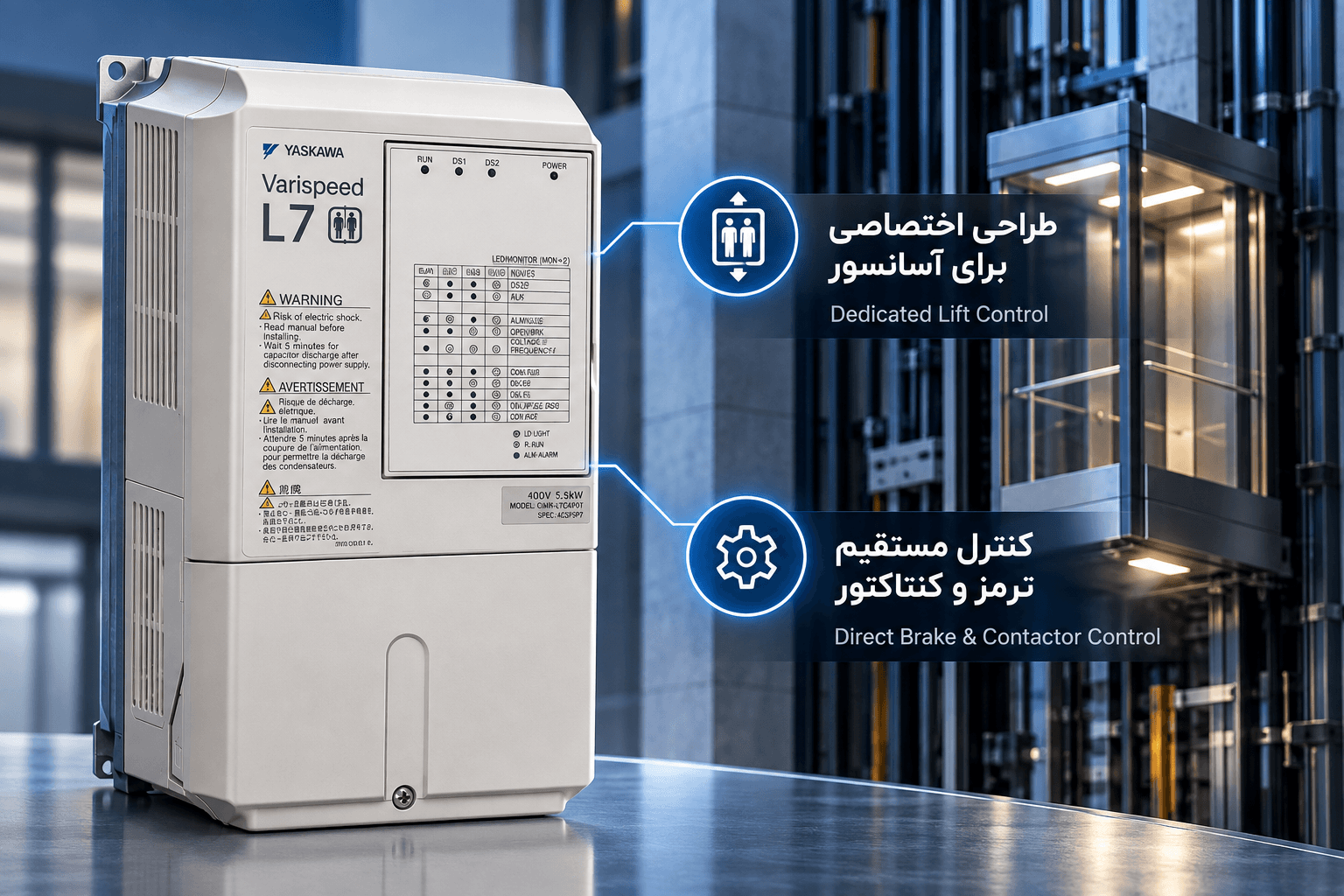

یکی از ویژگی‌های شاخص L7، امکان کنترل مستقیم ترمز موتور و کنتاکتور است. در منابع فنی این خانواده، علاوه بر Brake Control، قابلیت‌های مربوط به Contactor Control و Supervision نیز مطرح شده‌اند.

تنظیم نامناسب این بخش می‌تواند علائمی مانند موارد زیر ایجاد کند:

• ضربه هنگام شروع حرکت
• حرکت ناخواسته در لحظه آزاد شدن ترمز
• توقف خشن
• مشکل در Leveling
• خطای Start
• افزایش استهلاک ترمز و بخش مکانیکی

به همین دلیل، بررسی ترمز باید در کنار پارامترهای موتور و فیدبک انجام شود، نه به‌صورت مستقل.

برای درک بهتر بخش انرژی برگشتی و تجهیزات ترمز، مطالعه مقاله مقاومت ترمز اینورتر چیست و چه کاربردی دارد؟</a> نیز می‌تواند مفید باشد.

آشنایی با اینورتر L7 یاسکاوا در زمان راه‌اندازی

راه‌اندازی صحیح L7 باید مرحله‌به‌مرحله انجام شود. یکی از مزایای این خانواده، وجود پارامترها و توابعی با ترمینولوژی مخصوص Lift است که فرآیند تنظیم را برای کاربرد آسانسور ساده‌تر می‌کند. منابع فنی L7 همچنین Non-Rotating Auto-Tuning را برای اندازه‌گیری اطلاعات موردنیاز موتور در زمان راه‌اندازی معرفی کرده‌اند.

یک روند منطقی برای Commissioning شامل مراحل زیر است:

• شناسایی مدل کامل اینورتر
• بررسی ولتاژ ورودی
• تطبیق توان و جریان موتور
• بررسی نوع موتور
• بررسی مدار قدرت
• کنترل U/V/W
• بررسی مدار ترمز
• بررسی کنتاکتورها
• بررسی Encoder/PG
• انتخاب روش کنترل
• وارد کردن اطلاعات موتور
• اجرای Auto-Tuning در صورت نیاز
• بررسی جهت چرخش
• تست با سرعت پایین
• بررسی شتاب و کاهش سرعت
• کنترل Leveling
• تست باز و بسته شدن ترمز
• بررسی خطاهای احتمالی

برای راه‌اندازی یک سیستم واقعی، بهتر است پارامترهای L7 از روی پلاک موتور و دفترچه همان مدل تعیین شوند و از انتقال کورکورانه مقادیر یک تابلو به تابلو دیگر خودداری شود.

Auto-Tuning در L7 چیست؟

Auto-Tuning برای شناسایی یا محاسبه بخشی از اطلاعات موردنیاز مدل موتور استفاده می‌شود. در L7، امکان Rotating و Non-Rotating Auto-Tuning در مستندات فنی آمده است.

Non-Rotating Auto-Tuning برای بسیاری از عملیات راه‌اندازی آسانسور اهمیت ویژه‌ای دارد، زیرا امکان به‌دست‌آوردن برخی اطلاعات موتور را بدون نیاز به چرخاندن موتور فراهم می‌کند.

با این حال، اجرای Auto-Tuning به این معنی نیست که همه مشکلات سیستم به‌صورت خودکار برطرف می‌شوند. اگر سیم‌بندی موتور، اطلاعات پلاک، ساختار انکودر یا شرایط مکانیکی اشتباه باشد، نتیجه Tuning نیز می‌تواند نامناسب باشد.

توابع اختصاصی آسانسور در L7

یکی از دلایل اصلی استفاده از اینورتر L7 یاسکاوا در آسانسور، وجود توابعی است که در یک اینورتر عمومی الزاماً وجود ندارند.

از مهم‌ترین قابلیت‌های مستندشده می‌توان به موارد زیر اشاره کرد:

• Dedicated Lift Sequence
• Direct Motor Brake Control
• Motor Contactor Control
• Short Floor Operation
• Door Opening Control
• Emergency Evacuation
• Hardware Base Block
• Auto-Tuning
• کنترل و Supervision مربوط به Brake و Contactor
• پارامترهای اختصاصی مربوط به کاربرد Lift

وجود این توابع باعث شده L7 برای تابلوهای آسانسوری نسل خود، یک راهکار تخصصی باشد.

خطاهای رایج درایو یاسکاوا L7

وقتی یک L7 دچار Fault می‌شود، نباید بلافاصله نتیجه گرفت که خود اینورتر خراب است. بسیاری از خطاها ممکن است از موتور، کابل، انکودر، ترمز، کنتاکتور یا تنظیمات پارامترها ناشی شوند.

در عیب‌یابی بهتر است ابتدا این مسیر بررسی شود:

Fault → شرایط ایجاد خطا → موتور → کابل → فیدبک → ترمز → پارامترها → خود درایو

برای نمونه، بروز Over Current می‌تواند در شرایطی مانند:

• اتصال یا مشکل در خروجی موتور
• شتاب بیش از حد
• بار غیرعادی
• مشکل مکانیکی
• تنظیمات نادرست

دیده شود.

در مقابل، خطاهای مرتبط با Ground Fault بیشتر به مسیر عایقی و جریان نشتی یا اتصال زمین مربوط می‌شوند.

دفترچه L7 نیز بخش مجزایی برای Parameter Description، حفاظت و عیب‌یابی دارد؛ بنابراین در تعمیر درایو یاسکاوا L7 باید کد دقیق Fault و شرایط وقوع آن ثبت شود، نه اینکه صرفاً Fault Reset انجام شود.

در صورت خرابی سخت‌افزاری، صفحه تعمیر تخصصی اینورتر یاسکاوا نیز می‌تواند به‌عنوان مرجع مرتبط با فرآیند تعمیر و عیب‌یابی مورد استفاده قرار گیرد.

وضعیت تولید L7؛ آیا اینورتر L7 هنوز تولید می‌شود؟

این قسمت برای کاربری که امروز عبارت خرید اینورتر یاسکاوا L7 را جستجو می‌کند بسیار مهم است.

Varispeed L7 محصول جدید یاسکاوا محسوب نمی‌شود. سایت رسمی یاسکاوا در ژاپن L7 را در بخش محصولات متوقف‌شده قرار داده و اعلام کرده که تولید این خانواده در مارس 2012 متوقف شده است.

بنابراین در سال 2026 نباید L7 را به‌عنوان یک محصول جدید و در حال تولید معرفی کرد.

با این حال، توقف تولید به معنی بی‌ارزش شدن کامل L7 نیست. این درایو ممکن است هنوز در بسیاری از تابلوهای آسانسور فعال باشد و در چنین شرایطی موضوعاتی مانند:

• تعمیر
• تأمین قطعه
• جایگزینی
• بازیابی پارامترها
• بررسی انکودر
• عیب‌یابی
• نوسازی تابلو

اهمیت زیادی دارند.

خرید اینورتر یاسکاوا L7؛ چه نکاتی را باید بررسی کرد؟

وقتی کاربر عبارت خرید اینورتر یاسکاوا L7 یا خرید درایو یاسکاوا L7 را جستجو می‌کند، مهم‌ترین نکته این است که محصول موردنظر ممکن است برای تعویض یک درایو موجود باشد، نه طراحی یک پروژه جدید.

در چنین شرایطی، این اطلاعات باید قبل از خرید استخراج شوند:

• مدل کامل L7
• کلاس ولتاژ
• توان موتور
• جریان نامی موتور
• نوع موتور
• نوع انکودر
• نوع کارت PG
• وضعیت ترمز
• ساختار کنتاکتور
• نوع کنترلر آسانسور
• نوع تابلو
• وضعیت قطعه قدیمی

در یک سیستم موجود، خرید یک مدل صرفاً بر اساس توان می‌تواند اشتباه باشد.

برای مثال، اگر موتور 15 کیلووات باشد، نمی‌توان فقط گفت «یک L7 پانزده کیلووات لازم است». باید مشخص شود کلاس ولتاژ، جریان خروجی، نوع موتور و فیدبک با مدل موردنظر سازگار هستند.

آیا L7 برای پروژه جدید انتخاب مناسبی است؟

از نظر تاریخی، L7 یک درایو تخصصی آسانسوری موفق بوده است؛ اما برای پروژه جدید، تصمیم‌گیری باید با وضعیت فعلی محصولات یاسکاوا انجام شود.

یاسکاوا امروز خانواده‌های جدیدتری از درایوهای آسانسوری را ارائه می‌کند. در سایت رسمی این شرکت، L1000A به‌عنوان درایو اختصاصی Elevator برای پروژه‌های جدید و Modernization معرفی شده است. همچنین یاسکاوا در بازار آمریکای لاتین، L1000E را برای مشتریانی که با L7 آشنا هستند، به‌عنوان نسل بعدی این محصول معرفی کرده است.

این موضوع یعنی:

L7 برای شناخت، تعمیر و جایگزینی سیستم‌های موجود بسیار مهم است؛ اما هنگام طراحی سیستم جدید باید درایوهای آسانسوری فعلی یاسکاوا نیز بررسی شوند.

برای مقایسه و آشنایی با گزینه‌های جدیدتر، صفحه اینورتر آسانسوری یاسکاوا سری L1000 می‌تواند نقطه شروع مناسبی باشد.

تفاوت L7 با درایوهای جدیدتر یاسکاوا

مقایسه L7 با مدل‌های جدیدتر باید از دید نسل محصول، قابلیت‌های کنترلی، ایمنی، نگهداری و سازگاری با پروژه انجام شود.

یاسکاوا در خانواده L1000A قابلیت‌هایی مانند کنترل موتورهای IM و PM، Auto-Tuning، قابلیت‌های مرتبط با Passenger Comfort، Rescue Operation و امکانات ایمنی جدیدتر را ارائه می‌کند.

بنابراین مقایسه کلی را می‌توان چنین خلاصه کرد:

چه زمانی L7 را تعمیر کنیم و چه زمانی تعویض؟

تصمیم بین تعمیر و تعویض درایو یاسکاوا L7 به وضعیت کل سیستم بستگی دارد.

تعمیر L7 منطقی‌تر است وقتی:

• تابلو فعلی به‌خوبی کار می‌کند.
• موتور و انکودر سالم هستند.
• خرابی محدود به بخش مشخصی از درایو است.
• پارامترها و تنظیمات موجود ارزش حفظ کردن دارند.
• جایگزینی کامل مستلزم تغییرات زیاد در تابلو است.

تعویض منطقی‌تر است وقتی:

• خرابی سخت‌افزاری گسترده است.
• قطعات موردنیاز برای تعمیر در دسترس نیستند.
• سیستم نیاز به ارتقا دارد.
• کنترلر و ساختار تابلو نیز قرار است نوسازی شوند.
• استفاده طولانی‌مدت از یک محصول متوقف‌شده، ریسک نگهداری ایجاد می‌کند.

در پروژه‌های Modernization بهتر است تصمیم به‌صورت System-Level گرفته شود و فقط خود Drive بررسی نشود.

سؤالات متداول درباره اینورتر یاسکاوا L7

اینورتر L7 یاسکاوا برای چه کاری است؟

L7 یک درایو تخصصی آسانسور و Lift است که برای کنترل موتور آسانسور و توابع مرتبط با حرکت، ترمز و کنتاکتور طراحی شده است.

آیا L7 هنوز تولید می‌شود؟

خیر. سایت رسمی یاسکاوا ژاپن اعلام کرده است که تولید Varispeed L7 در مارس 2012 متوقف شده است.

توان اینورتر L7 یاسکاوا چقدر است؟

در مستندات خانواده L7، ظرفیت‌های موتور از حدود 3.7 تا 55 کیلووات در کلاس‌های 200 و 400 ولت معرفی شده‌اند. انتخاب مدل باید بر اساس جریان و شرایط واقعی موتور نیز انجام شود.

آیا L7 از انکودر پشتیبانی می‌کند؟

بله. خانواده L7 دارای پیکربندی‌هایی با PG/Encoder Feedback است و برای کنترل حلقه‌بسته آسانسور می‌تواند مورد استفاده قرار گیرد. نوع کارت PG و تنظیمات دقیق باید بر اساس مدل و سیستم بررسی شود.

آیا L7 برای موتور PM مناسب است؟

در خانواده L7، مستندات مدل‌های مختلفی را از نظر ساختار کنترل موتور و پشتیبانی فیدبک از یکدیگر تفکیک می‌کنند. بنابراین برای یک موتور PM نباید صرفاً بر اساس نام L7 تصمیم‌گیری کرد و مدل دقیق درایو باید بررسی شود.

جایگزین L7 چیست؟

بسته به بازار و پروژه، یاسکاوا خانواده‌های جدیدتر Elevator مانند L1000A را ارائه می‌کند. همچنین L1000E در آمریکای لاتین به‌عنوان نسل بعدی L7 معرفی شده است.

جمع‌بندی

آشنایی با اینورتر L7 یاسکاوا نشان می‌دهد که Varispeed L7 یک VFD عمومی نیست، بلکه یک درایو تخصصی آسانسور است که با هدف کنترل بهتر سیستم Lift توسعه یافته است. قابلیت‌هایی مانند کنترل ترمز، کنترل کنتاکتور، توالی اختصاصی آسانسور، فیدبک انکودر، Auto-Tuning و عملکردهای اضطراری از مهم‌ترین ویژگی‌های آن هستند.

L7 در حال حاضر یک محصول متوقف‌شده محسوب می‌شود و یاسکاوا اعلام کرده است که تولید آن در مارس 2012 پایان یافته است. با این حال، به دلیل حضور این درایو در سیستم‌های موجود، شناخت دقیق مدل، پارامترها، انکودر، ترمز و روش کنترل آن همچنان برای تعمیرکاران و مهندسان اهمیت دارد.

برای خرید درایو یاسکاوا L7 یا جایگزینی آن نیز نباید فقط توان موتور را ملاک قرار داد. مدل کامل درایو، ولتاژ، جریان، نوع موتور، فیدبک، ترمز و ساختار کنترلر باید در کنار یکدیگر بررسی شوند. در پروژه‌های جدید نیز مقایسه L7 با خانواده‌های فعلی Elevator یاسکاوا مانند L1000A تصمیم فنی منطقی‌تری ایجاد می‌کند.
