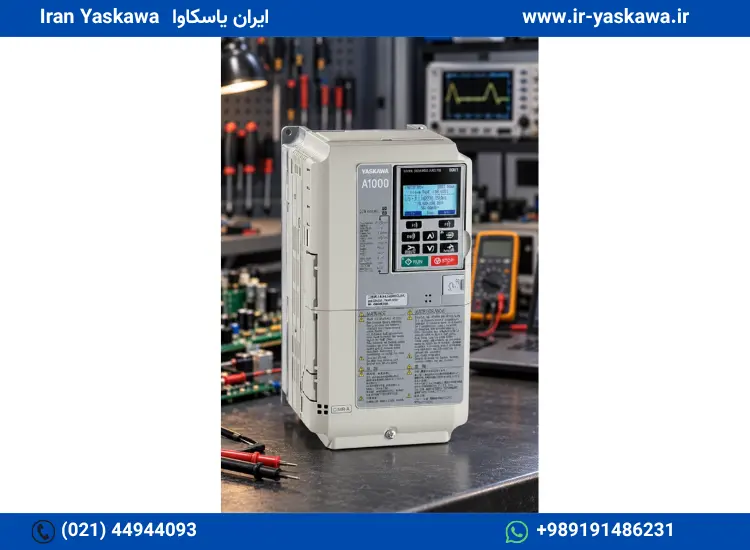

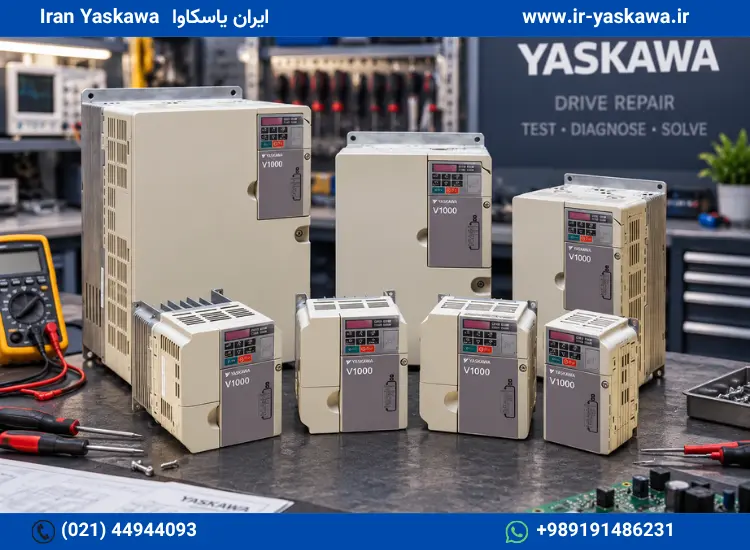

درایو یاسکاوا (Yaskawa Drive) یکی از تجهیزات مهم در سیستمهای اتوماسیون صنعتی و کنترل موتورهای الکتریکی است که وظیفه کنترل سرعت، گشتاور، جهت حرکت و شتاب و توقف موتور را بر عهده دارد. اینورترهای یاسکاوا در سریهای مختلفی مانند اینورتر V1000 یاسکاوا، A1000، درایو یاسکاوا GA700، GA500، GA800، H1000 و دیگر سریهای تخصصی تولید شدهاند و در کاربردهایی مانند پمپ و فن، نوار نقاله، جرثقیل، اکسترودر، ماشینآلات صنعتی و سیستمهای Motion مورد استفاده قرار میگیرند. با وجود طراحی صنعتی و قابلیت اطمینان بالای این تجهیزات، درایو نیز مانند هر تجهیز الکترونیکی دیگری ممکن است در اثر نوسانات برق، اضافهولتاژ، اضافهجریان، اتصال کوتاه، افزایش دما، گردوغبار، رطوبت، خرابی فن، فرسودگی خازنهای DC Bus و آسیب قطعات قدرت دچار نقص فنی شود. در چنین شرایطی، تعمیر درایو یاسکاوا باید توسط تکنسین متخصص واحد تعمیرات تخصصی یاسکاوا با استفاده از تجهیزات تست مناسب انجام شود. عیبیابی نادرست یا تعویض بدون تشخیص صحیح قطعه معیوب میتواند باعث آسیب بیشتر به برد کنترل، مدار قدرت، IGBTها یا سایر بخشهای درایو شود. به همین دلیل، پیش از تعمیر، باید کد خطا، شرایط کاری درایو، مشخصات موتور، پارامترهای تنظیمشده و وضعیت مدار ورودی و خروجی بررسی شود.
با وجود طراحی صنعتی و قابلیت اطمینان بالای این تجهیزات، درایو نیز مانند هر تجهیز الکترونیکی دیگری ممکن است در اثر نوسانات برق، اضافهولتاژ، اضافهجریان، اتصال کوتاه، افزایش دما، گردوغبار، رطوبت، خرابی فن، فرسودگی خازنهای DC Bus و آسیب قطعات قدرت دچار نقص فنی شود. در چنین شرایطی، تعمیر درایو یاسکاوا باید توسط تکنسین متخصص و با استفاده از تجهیزات تست مناسب انجام شود.
عیبیابی نادرست یا تعویض بدون تشخیص صحیح قطعه معیوب میتواند باعث آسیب بیشتر به برد کنترل، مدار قدرت، IGBTها یا سایر بخشهای درایو شود. به همین دلیل، پیش از تعمیر، باید کد خطا، شرایط کاری درایو، مشخصات موتور، پارامترهای تنظیمشده و وضعیت مدار ورودی و خروجی بررسی شود.
خدمات تعمیر درایو یاسکاوا
خدمات تعمیر درایوهای یاسکاوا معمولاً شامل بررسی کامل بخشهای الکترونیکی، قدرت و کنترلی دستگاه است. بسته به نوع خرابی، فرآیند تعمیر میتواند شامل موارد زیر باشد:- عیبیابی تخصصی درایوهای یاسکاوا و بررسی کدهای خطا
- بررسی و تست برد کنترل (Control Board)
- تست IGBT و ماژولهای قدرت
- تست پل دیود ورودی و مدار یکسوساز
- بررسی و اندازهگیری DC Bus و خازنهای لینک DC
- بررسی مدار Pre-Charge و مقاومتهای مرتبط
- تست Gate Driver و مدار فرمان IGBT
- بررسی و تعویض خازنهای الکترولیتی
- بررسی و تعویض فن خنککننده و مدار کنترل فن
- بررسی مقاومت ترمز و مدار Brake Chopper
- بررسی ترمینالها، کانکتورها و اتصالات داخلی
- بررسی مدارهای تغذیه سوئیچینگ و منابع تغذیه داخلی
- بررسی کارتهای Option و ارتباطی درایو
- بررسی و تست کارت PG / Encoder در مدلهای دارای کنترل Closed Loop
- بررسی پارامترها و تنظیمات نرمافزاری
- تست عملکرد درایو پس از تعمیر تحت شرایط کاری مناسب
عیبیابی درایو یاسکاوا
عیبیابی درایو یاسکاوا تنها با مشاهده کد خطا کامل نمیشود. یک کد خطا ممکن است در اثر خرابی چند بخش مختلف ایجاد شود و بنابراین تکنسین باید علاوه بر بررسی Alarm، مدارهای مرتبط با آن را نیز آزمایش کند. برای مثال، خطاهای Overcurrent (OC) میتوانند در اثر اتصال کوتاه در موتور یا کابل موتور، تنظیمات نامناسب، افزایش ناگهانی بار، خرابی IGBT یا اشکال در مدار Gate Driver ایجاد شوند. به همین ترتیب، خطاهای Overvoltage (OV) ممکن است در اثر برگشت انرژی از موتور در زمان کاهش سرعت، زمان Deceleration نامناسب، انتخاب نادرست مقاومت ترمز یا مشکل در مدار Brake ایجاد شوند. برای دسترسی به شرح کامل آلارمها و جداول عیبیابی سازنده، میتوانید به بخش دانلود کاتالوگ و منوال یاسکاوا مراجعه فرمایید. در فرآیند عیبیابی، موارد زیر اهمیت ویژهای دارند: در فرآیند عیبیابی، موارد زیر اهمیت ویژهای دارند:- بررسی Alarm History و کدهای خطای ثبتشده
- بررسی ولتاژ ورودی سهفاز
- اندازهگیری ولتاژ DC Bus
- تست دیودهای ورودی
- تست IGBTهای خروجی
- بررسی اتصال کوتاه بین ترمینالهای قدرت
- بررسی موتور و کابل موتور
- بررسی مقاومت ترمز
- بررسی وضعیت فن و سیستم خنککاری
- بررسی دمای داخلی درایو
- بررسی پارامترهای Motor و Auto-Tuning
- بررسی پارامترهای Acceleration و Deceleration
- بررسی تنظیمات Current Limit و Torque Limit
- بررسی کارتهای Option و PG در کاربردهای Closed Loop
مهمترین دلایل خرابی درایو یاسکاوا
عوامل مختلفی میتوانند باعث کاهش عمر یا خرابی درایو شوند. برخی از مهمترین آنها عبارتاند از:1. نوسانات و مشکلات برق ورودی
افزایش یا کاهش غیرطبیعی ولتاژ، عدم تعادل فازها، قطع و وصل مکرر برق و Transientهای الکتریکی میتوانند به پل دیود، مدار DC Bus، خازنها و سایر قطعات الکترونیکی آسیب وارد کنند.2. اضافهجریان و اتصال کوتاه
اتصال کوتاه در موتور یا کابل خروجی، قفل شدن مکانیکی موتور، بار بیش از ظرفیت و شتابگیری نامناسب میتواند باعث افزایش جریان و ایجاد خطاهای Overcurrent شود. در شرایط شدید، IGBTهای بخش خروجی نیز ممکن است آسیب ببینند.3. افزایش دمای درایو
دمای بالا یکی از عوامل مهم کاهش عمر قطعات الکترونیکی است. عملکرد نامناسب فن، مسدود شدن مسیرهای تهویه، تجمع گردوغبار، نصب نامناسب درایو و دمای بالای تابلو میتوانند باعث افزایش دمای داخلی شوند.4. خرابی خازنهای DC Bus
خازنهای الکترولیتی در طول زمان و در اثر دمای بالا دچار فرسودگی میشوند. کاهش ظرفیت یا افزایش ESR خازنها میتواند عملکرد DC Bus را تحت تأثیر قرار داده و در برخی شرایط باعث ایجاد Ripple و ناپایداری درایو شود.5. مشکلات موتور و کابل
گاهی اوقات خود درایو سالم است اما موتور، کابل موتور یا بار مکانیکی باعث ایجاد خطا میشوند. به همین دلیل، تعمیر درایو بدون بررسی تجهیزات متصل به آن ممکن است باعث تکرار خرابی پس از نصب مجدد شود.
تعمیر IGBT درایو یاسکاوا
IGBT یکی از مهمترین قطعات بخش قدرت درایو است و وظیفه سوئیچکردن ولتاژ DC Bus برای تولید ولتاژ و فرکانس مناسب در خروجی را بر عهده دارد. خرابی IGBT میتواند در اثر اتصال کوتاه خروجی، اضافهجریان شدید، افزایش دما، خرابی Gate Driver یا مشکلات مدار قدرت ایجاد شود. در فرآیند تعمیر، IGBT و مسیرهای مرتبط با آن باید با تجهیزات مناسب تست شوند. صرفاً تعویض IGBT بدون بررسی علت اصلی خرابی، احتمال آسیب مجدد قطعه را افزایش میدهد. به همین دلیل، در کنار ماژول قدرت باید Gate Driver، مقاومتهای گیت، دیودها، مدار DC Bus و وضعیت موتور و کابل خروجی نیز بررسی شوند.تعمیر برد درایو یاسکاوا
بردهای الکترونیکی درایو شامل بخشهای مختلفی مانند مدار کنترل، منابع تغذیه، مدارهای اندازهگیری جریان و ولتاژ، ارتباطات، پردازنده و مدارهای فرمان قدرت هستند. خرابی این بخشها ممکن است به شکل روشن نشدن درایو، نمایش نادرست خطا، عدم دریافت فرمان RUN، عملکرد ناپایدار، قطع شدن ارتباطات یا ایجاد خطاهای غیرعادی ظاهر شود. در تعمیر برد درایو یاسکاوا، ابتدا باید بخش معیوب شناسایی و سپس قطعاتی مانند رگولاتورها، خازنها، دیودها، ترانزیستورها، رلهها، اپتوکوپلرها، مدارهای تغذیه و سایر قطعات الکترونیکی بررسی شوند.تعمیر و بررسی سیستم خنککاری
سیستم خنککاری نقش مهمی در افزایش طول عمر درایو دارد. فن درایو یاسکاوا با ایجاد جریان هوا، حرارت تولیدشده توسط قطعات قدرت و هیتسینک را دفع میکند. خرابی فن، کاهش سرعت آن یا مسدود شدن مسیرهای ورود و خروج هوا میتواند باعث افزایش دمای هیتسینک و در نهایت ایجاد خطای Overheat شود. بنابراین در سرویس و تعمیر درایو، وضعیت فن، هیتسینک، مسیرهای تهویه و گردوغبار موجود در داخل دستگاه باید بررسی و در صورت نیاز تمیزکاری یا تعویض شوند.تعمیر درایوهای یاسکاوا دارای کارت PG و Encoder
برخی کاربردهای صنعتی به کنترل دقیق سرعت و موقعیت موتور نیاز دارند و در آنها از Encoder و کارت PG استفاده میشود. در این سیستمها، خرابی انکدر، کابل انکدر، اتصالات یا کارت PG میتواند باعث ایجاد خطاهای Feedback و از دست رفتن کنترل صحیح موتور شود. درایوهای یاسکاوا در برخی سریها از کارتهای مختلف PG Option برای دریافت فیدبک انکدر استفاده میکنند. بنابراین هنگام عیبیابی سیستم Closed Loop باید علاوه بر خود درایو، نوع انکدر، ولتاژ تغذیه، سیگنالهای فیدبک، کابل، کانکتورها و کارت PG نیز بررسی شوند.
هزینه تعمیر درایو یاسکاوا
هزینه تعمیر درایو یاسکاوا به نوع مدل، توان درایو، نوع خرابی و قطعات مورد نیاز برای تعمیر بستگی دارد. خرابی یک برد کنترلی یا منبع تغذیه داخلی ممکن است هزینه متفاوتی نسبت به خرابی بخش قدرت و IGBT داشته باشد. به همین دلیل، تعیین هزینه دقیق تعمیر پیش از عیبیابی و تست دستگاه امکانپذیر نیست. پس از بررسی درایو، میتوان نوع خرابی، قطعات مورد نیاز، امکان تعمیر و هزینه تقریبی را مشخص کرد. در برخی موارد، هزینه تعمیر ممکن است به قیمت یک درایو جایگزین نزدیک شود. در این شرایط، بررسی سن دستگاه، موجود بودن قطعات، وضعیت سایر بردها، اهمیت دستگاه در خط تولید و هزینه توقف خط برای تصمیمگیری بین تعمیر و تعویض اهمیت دارد.مراحل تعمیر درایو یاسکاوا
فرآیند تعمیر تخصصی درایو یاسکاوا را میتوان به صورت زیر انجام داد:- دریافت اطلاعات دستگاه: مدل، توان، ولتاژ، کاربرد و شرایط کاری درایو بررسی میشود.
- بررسی ظاهری: وضعیت بردها، ترمینالها، کانکتورها، فن، آثار سوختگی و آلودگی بررسی میشود.
- بررسی کد خطا: Alarm History و خطاهای ثبتشده بررسی میشوند.
- تست بخش قدرت: پل دیود، DC Bus، IGBT و مدار ترمز آزمایش میشوند.
- تست بردهای الکترونیکی: منابع تغذیه، برد کنترل و مدارهای فرمان بررسی میشوند.
- تعمیر یا تعویض قطعات: قطعات معیوب بر اساس نتیجه تست تعمیر یا تعویض میشوند.
- تمیزکاری و سرویس: گردوغبار و آلودگیهای داخلی پاک شده و سیستم خنککاری بررسی میشود.
- بررسی پارامترها: تنظیمات موتور و پارامترهای کنترلی متناسب با کاربرد بررسی میشوند.
- تست عملکرد: درایو پس از تعمیر در شرایط کنترلشده تست میشود.
- تحویل گزارش تعمیر: نتیجه عیبیابی، قطعات تعویضشده و وضعیت عملکرد دستگاه اعلام میشود.
