انکودرها در اتوماسیون صنعتی دستگاه های بسیار مهمی هستند که فیدبک را در مورد موقعیت، سرعت و جهت ماشین های دوار ارائه میدهند. آن ها در انواع مختلفی مانند انکدرهای نوری، مغناطیسی و خازنی وجود دارند. انکدر ها نقش کلیدی در سیستم های کنترل حلقه بسته ایفا میکنند و از حرکت دقیق تجهیزات در فرآیندهای تولید اطمینان حاصل میکنند. استفاده از آن ها باعث افزایش کارایی، بهره وری و کنترل کیفیت در کاربردهای اتوماسیون صنعتی میشود
حال کلمه انکودر یعنی چه؟
بخش مکانیکی میتواند یک دیسک (برایا انکدر نوع چرخشی) یا یک خط کش (برای انکودر های نوع خطی) باشد.
تفاوت بین انکودر مطلق و افزایشی چیست؟
انکدر ها ممکن است سیگنال های افزایشی یا مطلق تولید کنند. سیگنال های افزایشی موقعیت خاصی را نشان نمی دهند، فقط موقعیت تغییر کرده است.
انکدرها از انواع مختلفی از فناوریها برای ایجاد سیگنال استفاده میکنند، از جمله: مکانیکی، مغناطیسی، مقاومتی و نوری که رایجترین آنها نوری است. در سنجش نوری، انکودر فیدبکی را بر اساس قطع شدن نور ارائه میدهد.

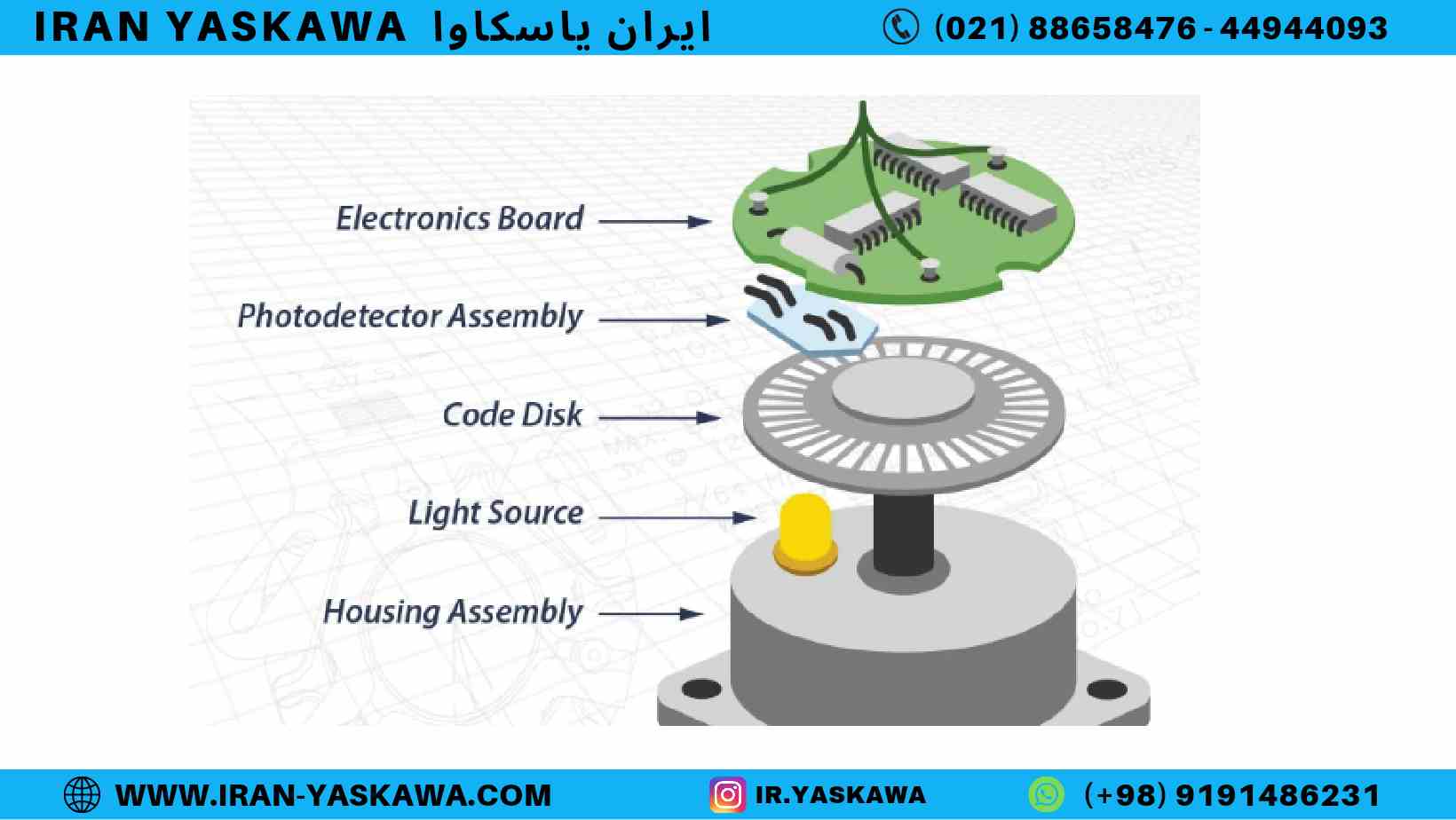

نمودار زیر ساختار اساسی یک انکدر چرخشی افزایشی را با استفاده از فناوری نوری نشان میدهد. یک پرتو نور ساطع شده از یک LED از دیسک کد عبور میکند که با خطوط مات (مثل پره های چرخ دوچرخه) طرح ریزی شده است. همانطور که شفت انکدر می چرخد، پرتو نور از LED قبل از اینکه توسط مجموعه ردیاب عکس گرفته شود توسط خطوط مات روی دیسک کد قطع میشود. این یک سیگنال پالس تولید میکند: نور = روشن. بدون چراغ = خاموش سیگنال به شمارنده یا کنترلر ارسال می شود که سپس سیگنال را برای تولید عملکرد مورد نظر ارسال میکند.
کاربردهای معمول برای انکودر ها شامل رباتیک، بسته بندی، تولید، سنجش سرعت و غیره است. همه انکودرها عملکرد اصلی یکسانی دارند، اما سبک های مختلفی از جمله چرخشی، خطی، موقعیتی و نوری وجود دارد. این سبک ها بیشتر توسط انکودر های مطلق، افزایشی و برداشت انرژی طبقه بندی میشوند. نوع انکودر مورد نیاز شما برای فرآیندهای اتوماسیون صنعتی به الزامات نظارت بر حرکت و موقعیت یک شی بستگی دارد.
در محیط انبار، رباتهای مربوطه در نقاط انتقال مانند کارتنسازی، پالتسازی، مرتبسازی استفاده میشوند. به طور معمول، انکدرها برای کمک به تغذیه اقلام به ربات از طریق نوار نقاله، با سیگنالهای انکدر برای اطلاعات سرعت در ارتباط با سنسور ویژن استفاده میشوند. محل قرارگیری و مشخصات انکودر باید با گزینههای بازخورد نوار نقاله معمولی برای انواع آن مطابقت داشته باشد.
انکدر ابسولوت چگونه کار میکند؟
یک انکودر ابسولوت با تقسیم یک چرخش کامل به تعداد زیادی موقعیت یا “بیت” مجزا کار میکند. هر موقعیت مربوط به یک کد باینری منحصر به فرد است که توسط سنسور انکودر خوانده میشود و به یک رابط دیجیتال منتقل میشود. تعداد بیت ها در یک انکودر مطلق، وضوح و دقت اندازه گیری موقعیت را تعیین میکند.
دو نوع انکودر ابسولوت وجود دارد: تک چرخشی و چند چرخشی. انکودر ابسولوت تک چرخشی موقعیت را در یک چرخش اندازه گیری میکند، در حالی که یک انکدر چند چرخشی موقعیت یا فاصله را با ردیابی تعداد چرخش های کامل و همچنین موقعیت در هر چرخش اندازه گیری میکند. این به رمزگذارهای چند چرخشی اجازه میدهد تا اطلاعات موقعیت مطلق را در دامنه حرکتی بسیار بزرگتری ارائه دهند.

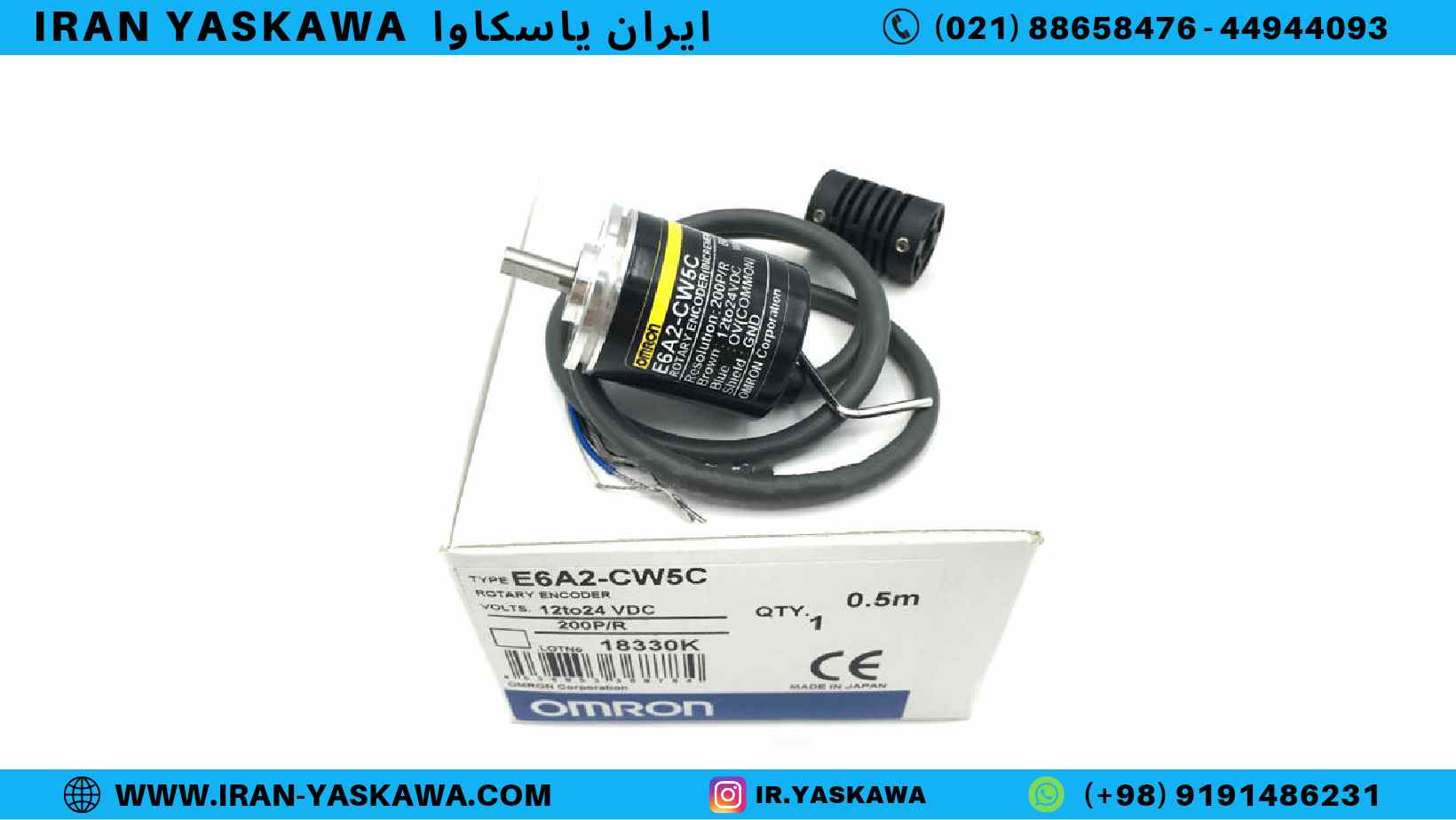

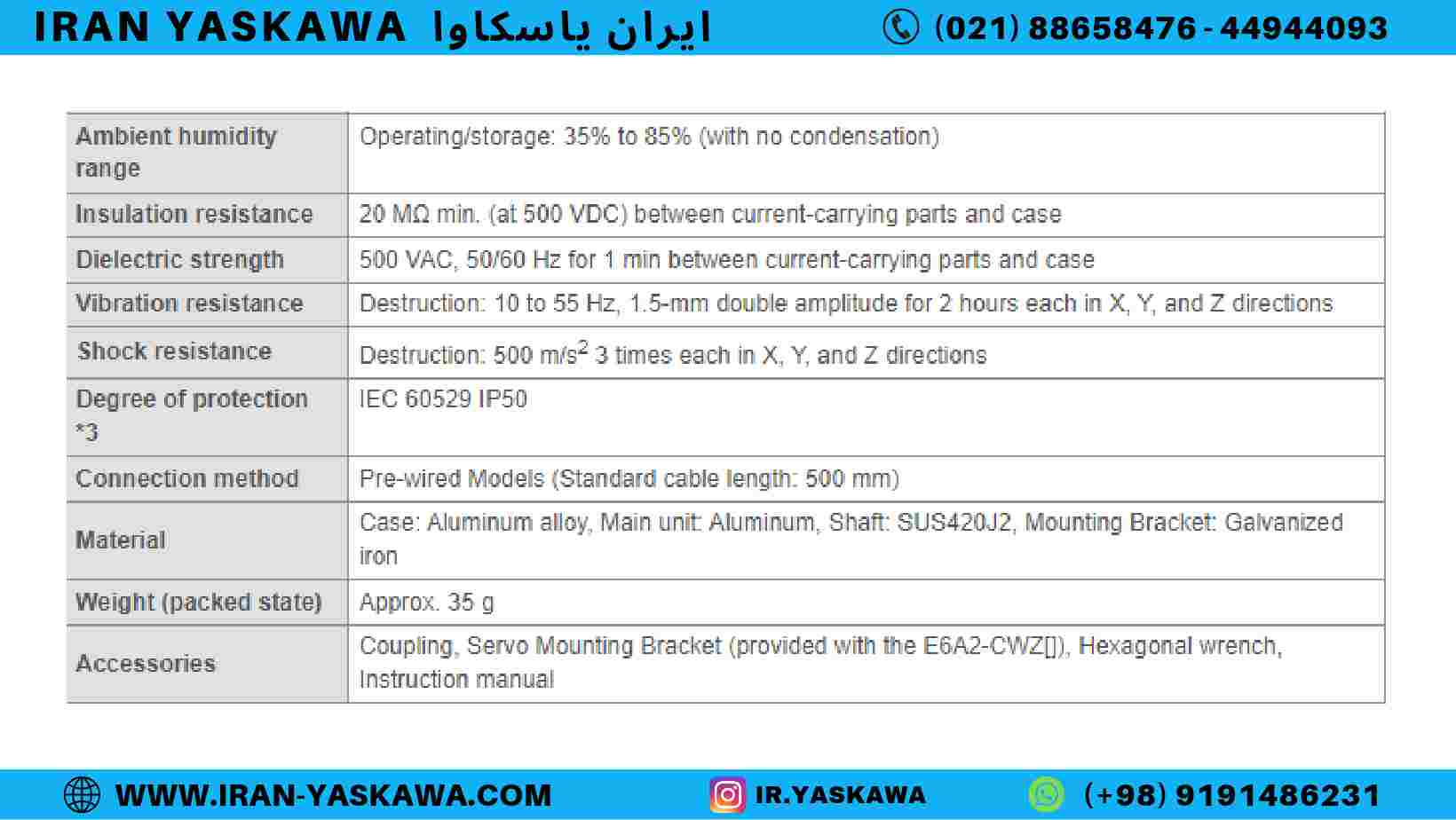

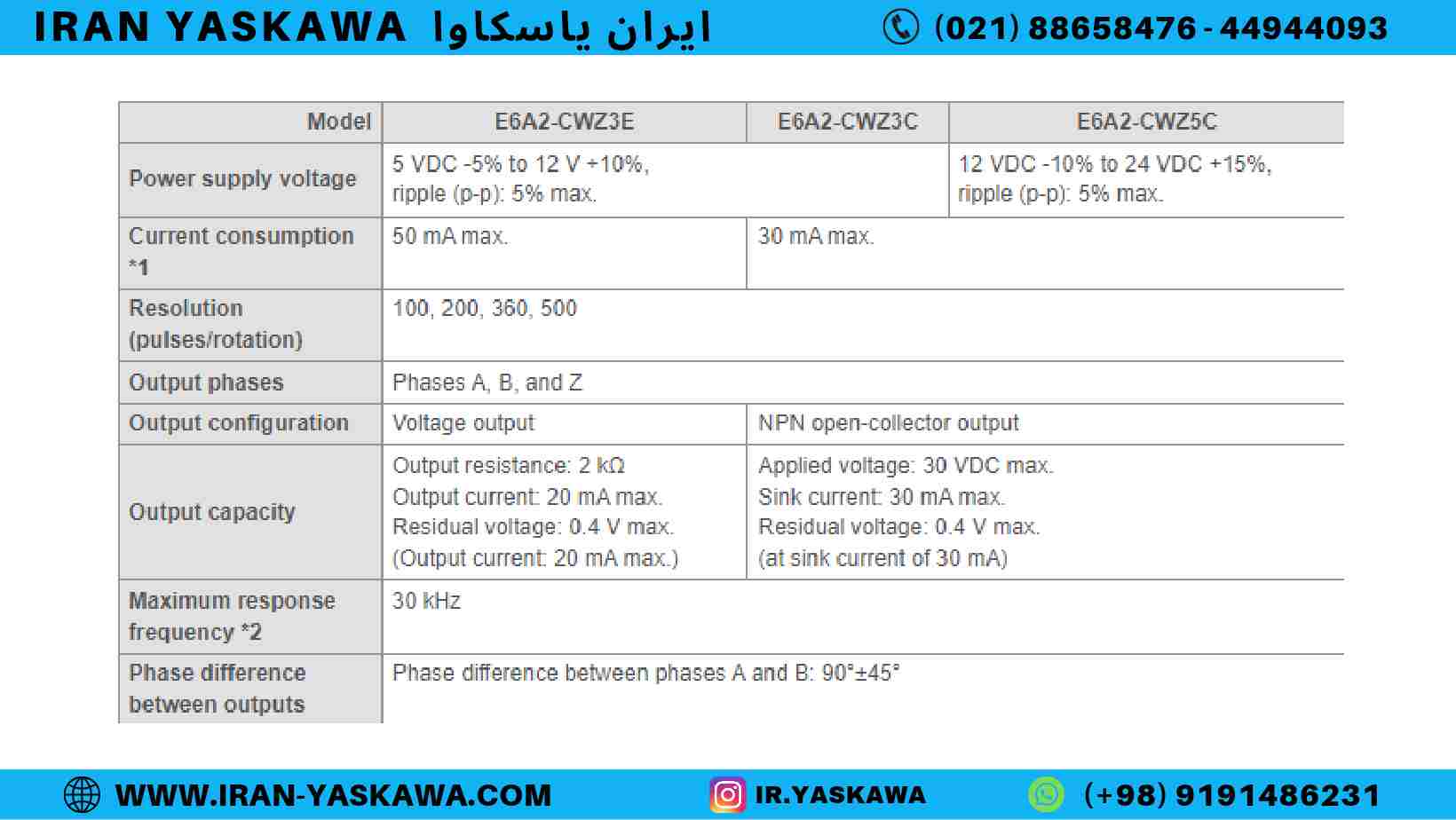

حال به بررسی یک مدل انکودر چرخشی از شرکت امرن میپردازیم:
حال ما میتوانیم بسته به نیاز خود از انکودر مورد نیاز خود در کنار دیگر ادوات یاسکاوا در اتوماسیون صنعتی استفاده کنیم.
برای کسب اطلاع بیشتر از انکدر های با شمارهی 44944093(021) تماس حاصل فرمایید یا به شمارهی 09191486231 در پیامرسان های مختلف پیام دهید.
