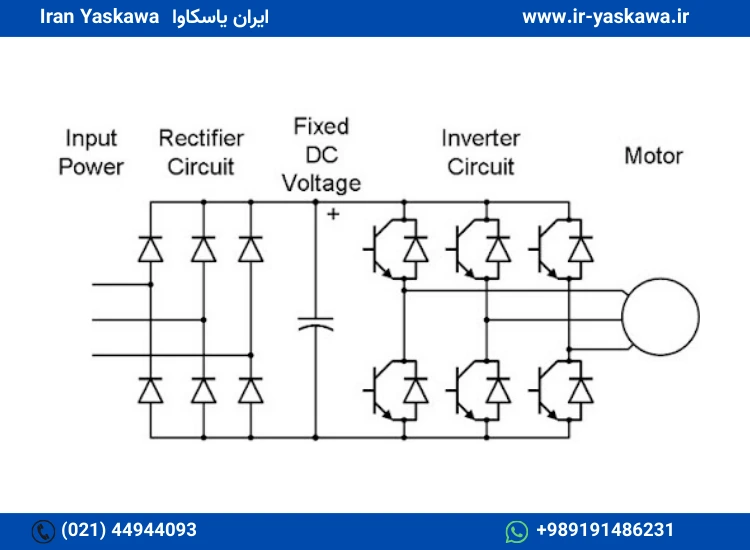

در ابتدا میخواهیم بخشهای اصلی اینورتر یاسکاوا را توضیح دهیم و سپس در مورد فرایند تعمیرات اینورتر یاسکاوا بحث کنیم. در تصویر زیر شما قسمت مدار قدرت یک درایو AC را مشاهده میکنید. لازم به ذکر است که یک درایو AC از دو قسمت اصلی مدار قدرت و مدار فرمان تشکیل شده است.
- اولین قسمت که در سمت چپ تصویر مشاهده می کنید شامل پل دیود میباشد که اگر اینورتر یاسکاوای شما تک فاز باشد شامل چهار دیود است اگر سه فاز باشد شامل ۶ دیود خواهد بود.
- در قسمت میانی شما میتوانید یک اینداکتور و یک کندانسور مشاهده کنید که برای تسویه و فیلتر ولتاژ و جریان کاربرد دارد این قسمت Dc bus نامیده میشود.
- قسمت سمت راست تصویر شامل IGBT سه فاز میباشد که شامل ۶ عدد IGBT توان بالا است.
تعمیرات اینورتر یاسکاوا
مشاهده این مطلب : تعمیرات سرو یاسکاوا
شروع تعمیرات اینورتر یاسکاوا
یاسکاوا (Yaskawa) یکی از برندهای برجسته در زمینه تجهیزات اتوماسیون صنعتی است که به دلیل کیفیت بالا و تکنولوژی پیشرفته، در صنایع مختلف مورد استفاده قرار میگیرد. با این حال، همانند تمامی تجهیزات صنعتی، درایوها و کنترلرهای یاسکاوا نیز نیاز به سرویس و تعمیرات دورهای دارند. در این مقاله، به بررسی فرآیندهای تعمیرات اینورتر یاسکاوا پرداخته و اهمیت نگهداری و سرویس به موقع آنها را در افزایش بهرهوری صنعتی بررسی خواهیم کرد.
یکی از نکات بسیار مهم در فرآیند تعمیرات اینورتر یاسکاوا، بررسی دقیق شرایط کاری و محیط نصب دستگاه پیش از بروز خرابی است. عواملی مانند دمای بالای محیط، وجود گرد و غبار صنعتی، رطوبت، تهویه نامناسب تابلو برق و کیفیت پایین سیستم ارت، نقش مستقیمی در کاهش عمر قطعات حساس اینورتر دارند. در بسیاری از موارد، علت اصلی خرابیهای مکرر اینورتر یاسکاوا نه نقص فنی قطعات، بلکه شرایط بهرهبرداری غیراستاندارد است. به همین دلیل، ارزیابی محیط نصب به عنوان یکی از مراحل کلیدی در عیبیابی و تعمیرات اصولی اینورترهای یاسکاوا شناخته میشود.
از سوی دیگر، رعایت اصول ایمنی و استفاده از تجهیزات اندازهگیری دقیق، نقش مهمی در افزایش کیفیت تعمیرات اینورتر یاسکاوا دارد. تخلیه کامل ولتاژ DC Bus، استفاده از ابزارهای عایقشده، بررسی تاریخچه خطاها و کدهای آلارم ذخیرهشده در حافظه درایو، از بروز آسیبهای ثانویه جلوگیری میکند. یک تعمیرکار متخصص اینورتر یاسکاوا تنها به تعویض قطعه معیوب اکتفا نمیکند، بلکه با شناسایی ریشه اصلی خرابی و ارائه راهکارهای پیشگیرانه، باعث افزایش طول عمر اینورتر و کاهش هزینههای تعمیرات در آینده میشود.
در ابتدا اینورتر را روشن نکنید و از این که در قسمت قدرت اینورتر اتصال کوتاه وجود ندارد مطمئن شوید. میخواهیم سه نوع از ارورهایی که در درایوها رایج است را بیان کنیم:
1- اولین ارور از اعمال ولتاژ ناصحیح به درایو به وجود میآید که باعث از بین رفتن پل دیود و وریستورهای درایو میشود.
2- دومین مشکل از ضعیف ترین تجهیز الکترونیکی درایو با نام کندانسور میتواند باشد طول عمر این قطعه از همه قطعات درایو کمتر است و معمولاً نیاز میشود که با تعمیر درایو این تجهیز هم تعویض گردد.
3- سومین ارور مربوط به آسیب رسیدن به IGBT اینورتر یاسکاوا است که از عواملی چون : داغ شدن زیاد، اتصال کوتاه در حین کار و … به وجود میآید.
تعمیرات اینورتر یاسکاوا
شروع بررسی اینورتر یاسکاوای معیوب
در ابتدا با استفاده از یک مولتی متر که دارای تست دیود است سه فاز ورودی را با قسمت دی سی باس درایو چک میکنیم (هر دو ترمینال مثبت و منفی) مقادیری که نمایش داده میشود برای هر سه فاز باید یکسان باشد (بین 0.3 تا 0.5 ولت) اگر ولتاژ صفر ولت را مشاهده کنید یکی از دیودها اتصال کوتاه و معیوب شده است اگر مقادیر درست بودن جای پراپهای مولتی متر را عوض میکنیم باز هم اگر مقادیر صفر نبودند پل دیود مشکلی ندارد.
معمولاً کمتر پیش میآید که پل دیود دچار مشکل شود و اکثراً اشکال از خود IGBT است. پس سراغ IGBT ها میرویم این بار دی سی باس را با ترمینالهای سه فاز خروجی به وسیله مولتی متر و تست دیود چک میکنیم با همان متدی که برای تست پل دیود گفته شد.
اگر IGBT هم مشکلی نداشت سراغ سایر قسمتهای مدار قدرت میرویم همانطور که گفته شد ما اینورترها را به دو قسمت مدار قدرت و مدار کنترل تقسیم میکنیم در ابتدا مدار قدرت را تست میکنیم و اگر مشکل پیدا نشد به سراغ مدار کنترل میرویم. جهت یادآوری ذکر میکنیم که با توجه به ارور اینورتر تا حدود زیادی شما میتوانید تشخیص دهید که ایراد از مدار قدرت یا مدار کنترل است.
تعمیرات اینورتر یاسکاوا
هزینه تعمیرات اینورتر یاسکاوا چقدر است؟
یکی از سؤالات متداول مشتریان در حین تماس با تعمیرگاههای تخصصی درایو و ارائهدهندگان محصولات و خدمات مرتبط با حوزه اتوماسیون صنعتی میزان هزینه تعمیر اینورتر است. اما باید خاطر نشان کرد که تعیین دقیق هزینه تعمیر درایو به صورت تلفنی امکانپذیر نیست.
محدوده قیمت تعمیر اینورتر به عوامل مختلفی بستگی دارد. این عوامل شامل برند و سال تولید دستگاه، توان اینورتر، نوع و کد خطای آن، میزان استهلاک IGBT، وضعیت حسگرهای دما، عملکرد فنها و هیتسینکها، سلامت کنترلبردها، و در نهایت دسترسی به لوازم جانبی و قطعات یدکی است. هر یک از این موارد میتواند تأثیر قابل توجهی بر هزینه نهایی تعمیر داشته باشد.
تعمیرات تجهیزات یاسکاوا
1. تشخیص عیب:
تعمیرات موثر با عیبیابی صحیح آغاز میشود.
2. تعویض قطعات معیوب:
قطعات اصلی یاسکاوا مانند بردهای الکترونیکی، سنسورها و ماژولهای کنترل، باید با قطعات اورجینال جایگزین شوند.
3. کالیبراسیون و تست:
پس از تعویض یا تعمیر قطعات، کالیبراسیون سیستم ضروری است. تست نهایی باید نشاندهنده عملکرد بهینه دستگاه باشد.
4. مستندسازی:
تمام فرآیندهای تعمیر باید مستند شوند تا در آینده بتوان از این اطلاعات برای سرویسدهی بهتر استفاده کرد.
- درایوهای AC: این درایوها، کنترل سرعت موتورهای الکتریکی را بر عهده دارند. مشکلات رایج شامل خرابی برد، کاهش ولتاژ و نقص در نرمافزار است.
- سروو موتورها: خرابی در سنسورها و کابلها از جمله مشکلات رایج در این موتورها هستند.
- رباتهای صنعتی: یاسکاوا به دلیل ساخت رباتهای پیشرفته مشهور است. تعمیر بخشهای مکانیکی و نرمافزاری این رباتها نیاز به تخصص دارد.
در پایان لازم به ذکر است که مجموعه ایران یاسکاوا با استفاده از متخصصین با تجربه خود سالیان زیادی است که به ارائه خدمات پس از فروش و تعمیرات اینورتر یاسکاوا مشغول است. لذا خواهشمندیم با بروز هرگونه ایراد در تجهیزات یاسکاوا خود از تماس با مجموعه ایران یاسکاوا دریغ نفرمایید.
پیشاپیش از حسن توجه شما سپاسگزاریم.
